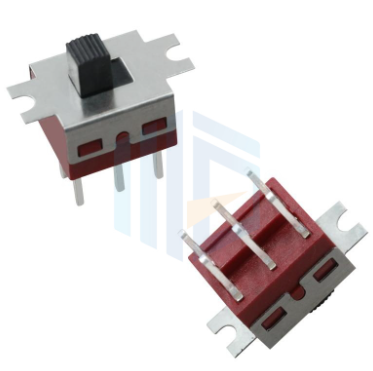

防水撥動開關的3D建模與流體仿真驗證是確保其防水性能的關鍵環節，需通過結構精細化設計與流場動態模擬實現。以下是全流程技術解析：

一、3D建模關鍵要素
密封結構建模，密封圈參數化：采用唇形密封圈（如U型或V型），建模需定義壓縮率（通常25%-30%）、硬度（邵氏50-70A）及接觸面粗糙度（Ra≤0.8μm）。間隙控制：外殼與撥動桿間隙≤0.1mm，通過布爾運算確保無貫穿縫隙。材料屬性庫：導入PC、PA、硅膠等材料參數（密度、泊松比、楊氏模量），為仿真提供基礎數據。運動機構設計，撥動軌跡模擬：通過機構運動仿真模塊（如SolidWorks Motion）驗證撥動角度（通常45°/90°）與密封圈的動態接觸。

二、流體仿真核心步驟
仿真軟件選擇，穩態分析：ANSYS Fluent（適合IP67靜態浸水驗證）瞬態分析：COMSOL Multiphysics（模擬IP66高壓水噴射沖擊）邊界條件設置IP67測試：入口壓力：10kPa（模擬1米水深靜壓）持續時間：1800秒（30分鐘）IP66測試：噴嘴直徑：12.5mm（標準測試噴嘴）水流速度：100L/min（對應100kPa沖擊壓力）多物理場耦合流固耦合（FSI）：模擬密封圈在動態水壓下的形變（最大應變≤5%）及接觸應力分布（需≥1.5MPa維持密封）。熱應力分析：極端溫度（-40℃~85℃）下材料膨脹對密封間隙的影響。

三、結果分析與設計迭代
泄漏路徑識別，壓力云圖：紅色高壓區（>5kPa）穿透位置即為潛在泄漏點。流速矢量圖：檢測湍流區域（流速>0.5m/s），優化導流槽設計。量化指標驗證，泄漏率計算：通過質量守恒方程計算單位時間泄漏量（需<0.1g/min滿足IP67）。疲勞壽命預測：基于線性損傷累積理論，評估密封圈在10萬次循環后的殘余壓縮量。設計優化方向，拓撲優化：利用ANSYS SpaceClaim對外殼結構輕量化，減少材料用量15%-20%。參數化掃描：自動遍歷密封圈硬度（50A-80A）、溝槽深度（0.3-0.5mm）等變量，尋找最優組合。
