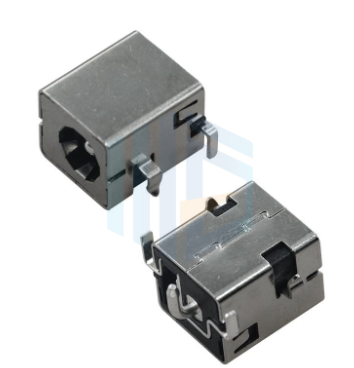

防水DC插座作為戶外及潮濕環境電子設備的關鍵部件，其結構設計直接影響防護性能。在結構層面，外殼多采用鋅合金壓鑄工藝一體成型，替代傳統分體式金屬殼，結合氟橡膠密封圈形成第一道防線。例如，插座與設備機身結合處預留0.5毫米環形槽，內置70度邵氏硬度氟橡膠密封圈，可在-20℃至120℃保持彈性，經1000次插拔后壓縮量衰減僅3%。

內部導流結構是核心創新。針芯周圍設計螺旋導流槽，液體越過密封圈后，可通過重力與毛細現象引導至0.8毫米微型排水孔，配合底部吸水樹脂棉實現二次密封?；c針芯采用硫化粘合工藝，經5000次熱循環測試（-40℃至85℃）無開裂。

防護等級方面，IP65級產品可抵御低壓水槍噴射，適用于戶外路燈；IP67級可在1米水深浸泡30分鐘，常見于水下機器人；IP69K級則能承受80℃高溫高壓水流沖刷，用于食品加工設備。特殊場景下，礦用插座采用隔爆外殼，深潛設備插座填充絕緣油平衡水壓，醫療設備插座還需通過UL94 V-0阻燃認證。

結構設計需平衡防水與電力傳輸效率，新一代產品通過浮動針芯設計，使接觸電阻穩定在150毫歐以內，滿足大電流傳輸需求。
